Jak rozšířit návrhovou plochu / Jak zrušit rozšíření návrhové plochy.

Vydání

Jak rozšířit návrhovou plochu / Jak zrušit rozšíření návrhové plochy.

Odpověď

Please refer to following below.
(The procedure is for GX60. The operation may vary slightly depending on the machine.)

Jak postupovat / Vysvětlení

[Rozšíření konstrukční plochy]

1. Stiskněte a podržte plochu, kterou chcete rozšířit (data TIN) na hlavní obrazovce, aby se zobrazila nabídka.

2. Vyberte možnost "Nadstavit okraje povrchu..."

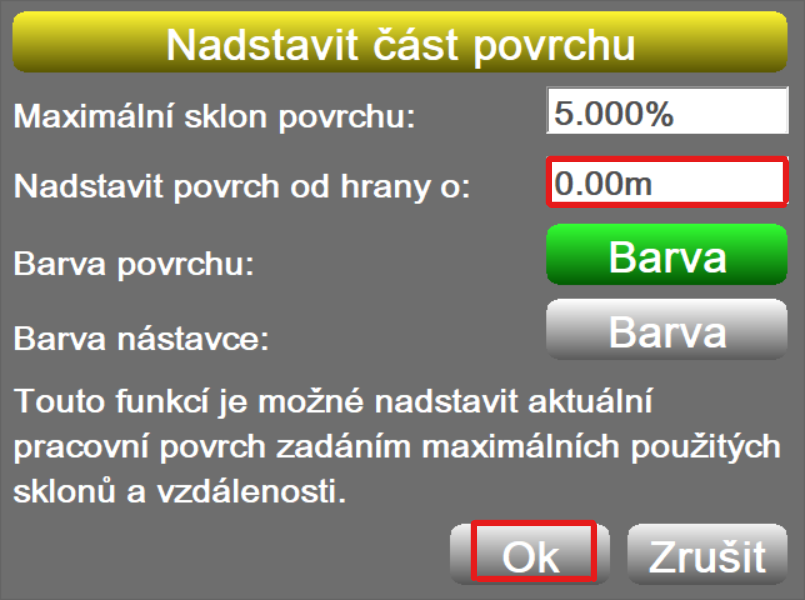

3. Na obrazovce "Nadstavit část povrchu" zadejte vzdálenost, kterou chcete prodloužit na okraji rozšířeného stupně.

4. Stiskněte tlačítko „OK“.

5. Vraťte se na hlavní obrazovku.

Tip: Barvu rozšířené návrhové roviny lze zadat v poli "Brava nástavce."

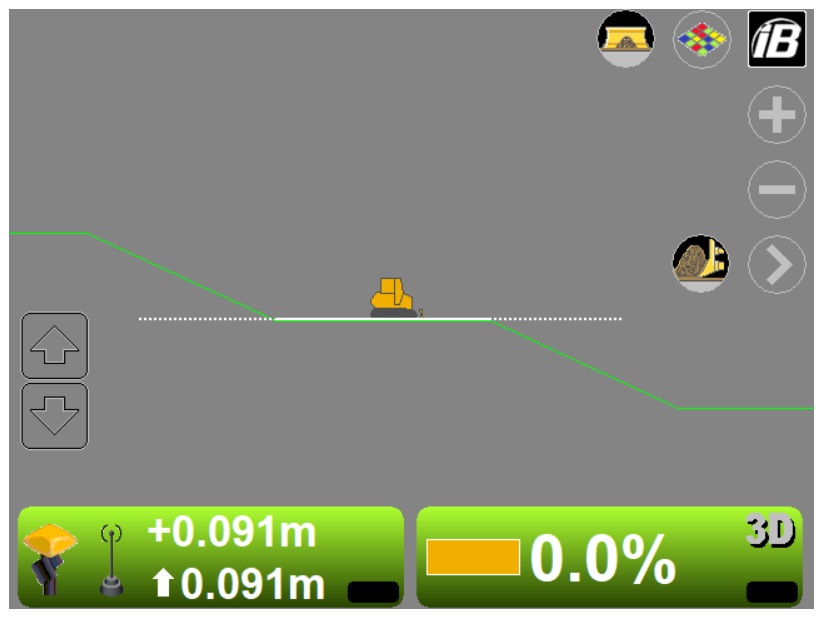

6. Prodloužená vzdálenost se zobrazí v barvě návrhových dat (bílá čára na obrázku).　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　

[Zrušení prodloužení návrhové plochy]

1. Na hlavní obrazovce stiskněte a podržte návrhovou plochu (data TIN), pro kterou chcete zastavit izolaci, aby se zobrazila nabídka.

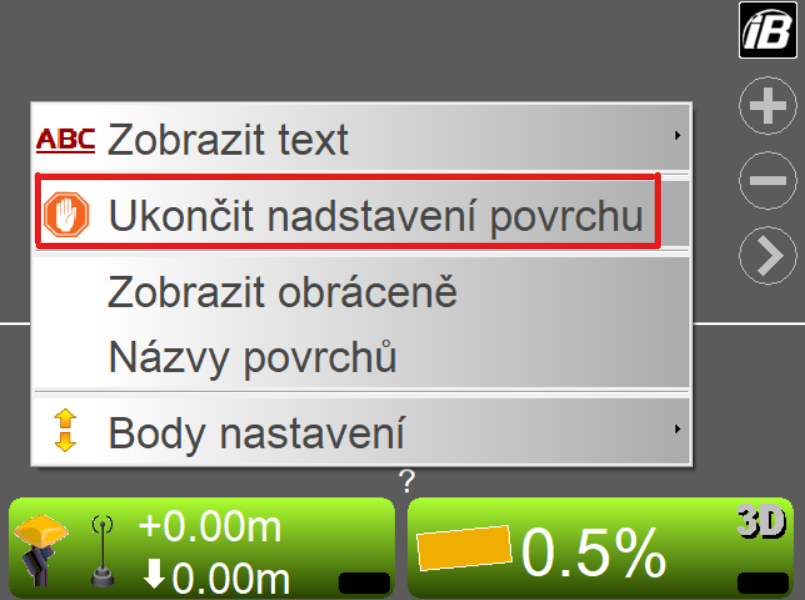

2. Vyberte možnost "Ukončit nadstavení  povrchu".
