Wie man die Entwurfsfläche erweitert / Wie man die Erweiterung der Entwurfsfläche aufhebt.

Problem

Wie man die Entwurfsfläche erweitert / Wie man die Erweiterung der Entwurfsfläche aufhebt.

Antwort

Bitte beachten Sie die folgenden Hinweise.
(Das Verfahren gilt für das GX60. Der Vorgang kann je nach Gerät leicht variieren.)

Wie man damit umgeht / Erläuterung

[Erweitern der Designfläche]

1. Halten Sie die zu erweiternde Fläche (TIN-Daten) auf dem Hauptbildschirm gedrückt, um das Menü anzuzeigen.

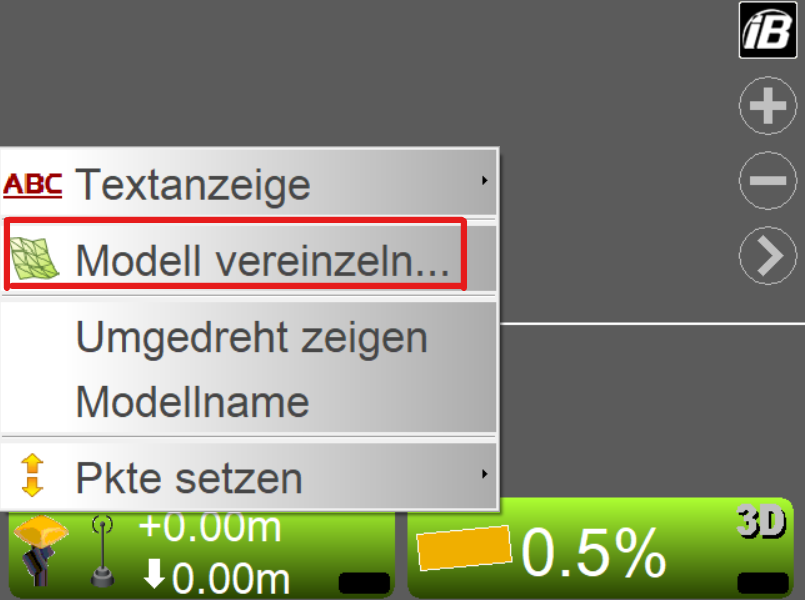

2. Wählen Sie "Modell vereinzeln...".

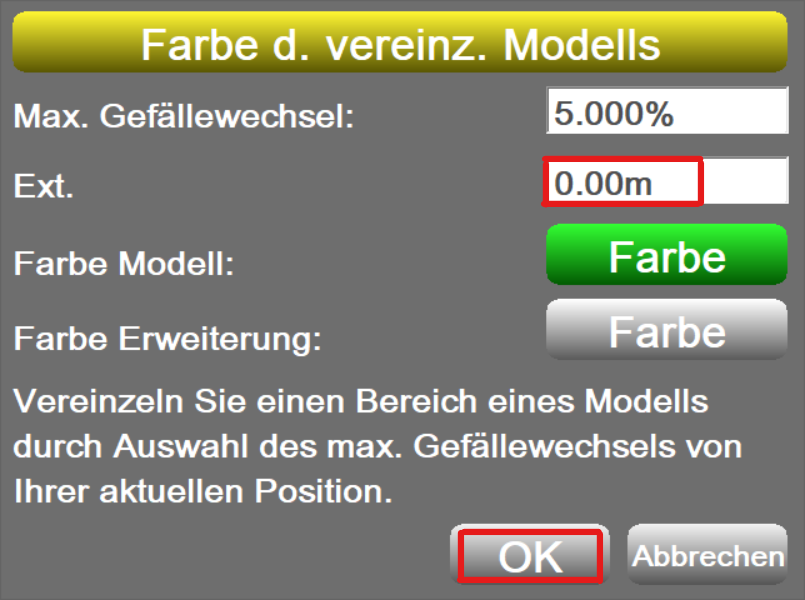

3. Geben Sie auf dem Bildschirm "Farbe d. vereinz. Modells" den Abstand ein, den Sie an der verlängerten Steigungskante verlängern möchten.

4. Drücken Sie die Taste "OK".

5. Kehren Sie zum Hauptbildschirm zurück.

Tipp: Die Farbe der verlängerten Konstruktionsebene kann in der "Ferbe Erweiterung" festgelegt werden.

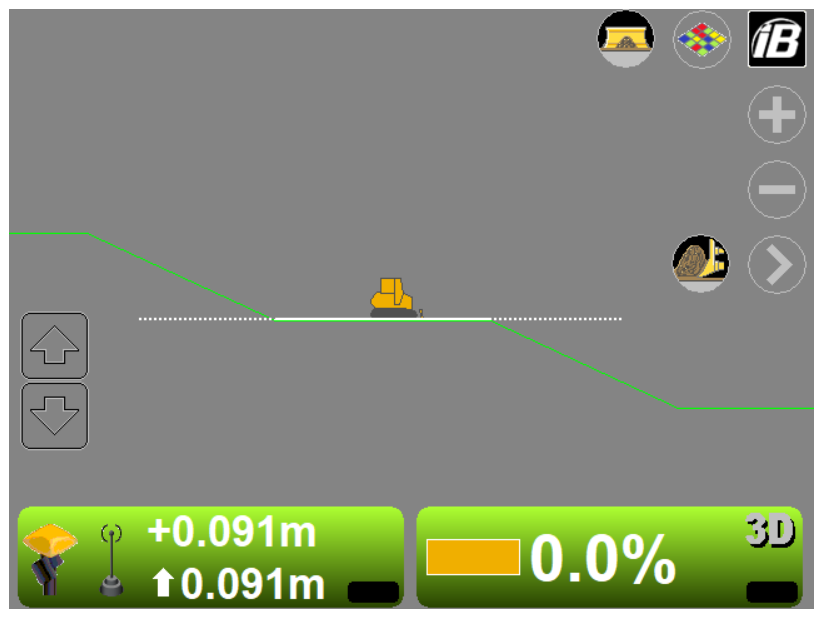

6. Der verlängerte Abstand wird in der Farbe der Entwurfsdaten angezeigt (weiße Linie im Bild).
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　

[So brechen Sie die Verlängerung der Musterfläche ab]

1. Drücken Sie auf dem Hauptbildschirm lange auf die Musterfläche (TIN-Daten), für die Sie die Isolierung beenden möchten, um das Menü anzuzeigen.

2. wählen Sie "Vereinzeln abbrechen".
