Cómo extender la superficie de diseño / Cómo cancelar la extensión de la superficie de diseño.

Problema　

Cómo extender la superficie de diseño / Cómo cancelar la extensión de la superficie de diseño.

Respuesta

Por favor, consulte lo siguiente.
(El procedimiento es para GX60. La operación puede variar ligeramente dependiendo de la máquina).

Cómo solucionar el problema / Explicación

[Extender la superficie de diseño]

1. Mantenga pulsada la superficie que desea ampliar (datos TIN) en la pantalla principal para mostrar el menú.

2. Seleccione "Aislar superficie."

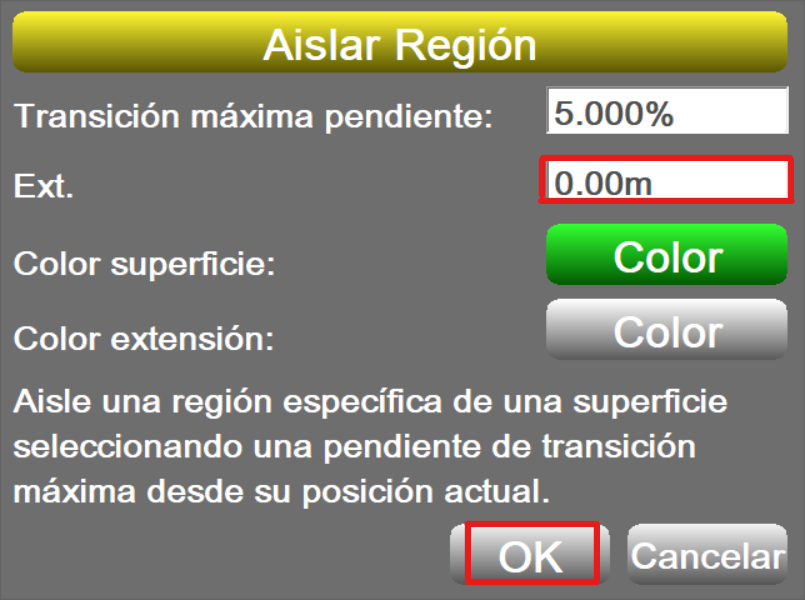

3. En la pantalla "Aislar Región", introduzca la distancia que desea extender en el borde del grado extendido.

4. Pulse el botón «OK».

5. Vuelva a la pantalla principal.

Consejo: El color del plano de diseño extendido puede especificarse en el "Color de extensión."

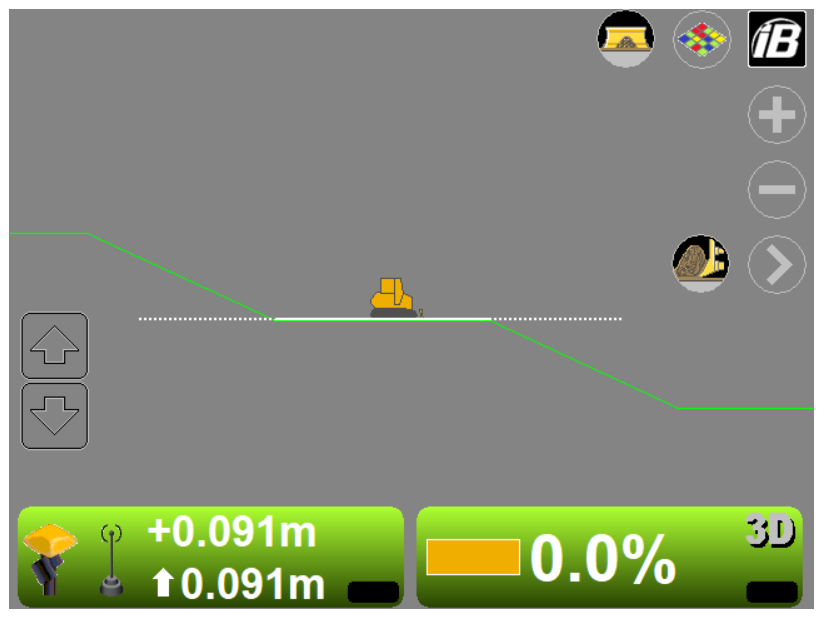

6. La distancia extendida se muestra en el color de los datos de diseño (línea blanca en la imagen).　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　

[Para cancelar la extensión de la superficie de diseño]

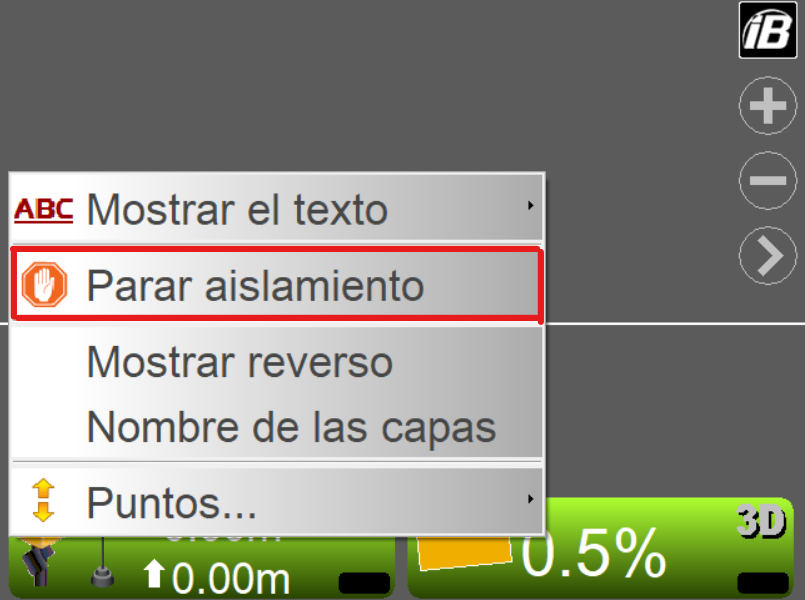

1.  En la pantalla principal, pulse y mantenga pulsada la superficie de diseño (datos TIN) cuyo aislamiento desea detener para visualizar el menú.

2.Seleccione "Parar aislamiento."
