Comment étendre la surface de conception / Comment annuler l'extension de la surface de conception.

Problème

Comment étendre la surface de conception / Comment annuler l'extension de la surface de conception.

Réponse

Veuillez vous référer à ce qui suit.
(La procédure concerne la GX60. L'opération peut varier légèrement en fonction de la machine).

Comment faire / Explication

[Extension de la surface de dessin]

1. Appuyez et maintenez la surface que vous souhaitez étendre (données TIN) sur l'écran principal pour afficher le menu.

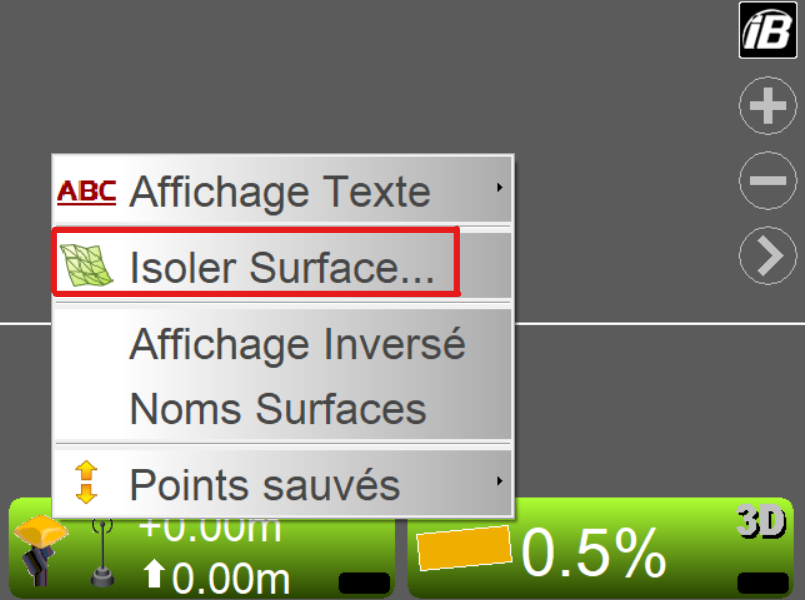

2. Sélectionnez ""Isoler Surface...

3. Sur l'écran "Isoler Partie d'une Surface", saisissez la distance que vous souhaitez étendre au niveau du bord de la pente prolongée.

4. Appuyez sur le bouton "OK".

5. Revenez à l'écran principal.

Conseil : la couleur du plan de conception étendu peut être spécifiée dans la "Couleur Extension".

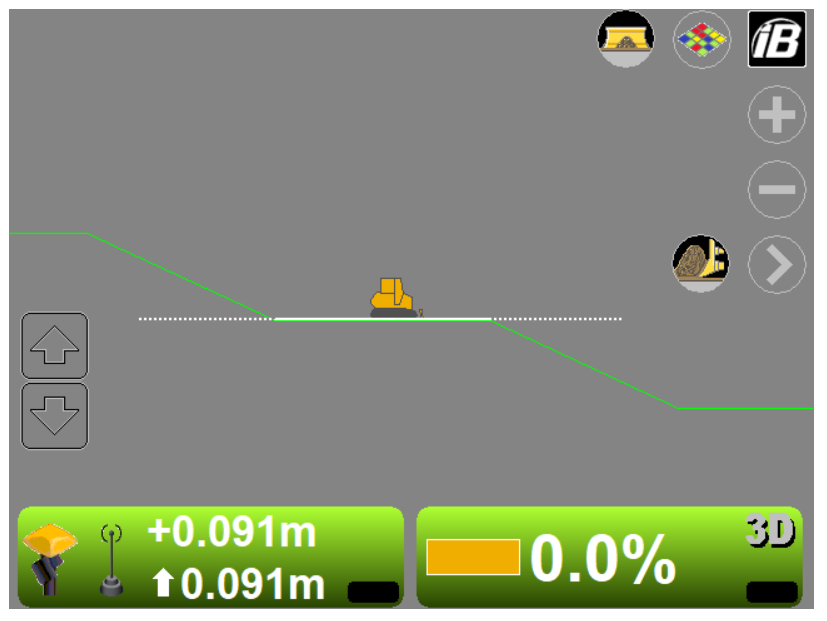

6. La distance étendue est affichée dans la couleur des données de conception (ligne blanche sur l'image).
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　

[Pour annuler l'extension de la surface du dessin]

1. Sur l'écran principal, appuyez et maintenez enfoncée la surface de conception (données TIN) pour laquelle vous souhaitez arrêter l'isolation pour afficher le menu.

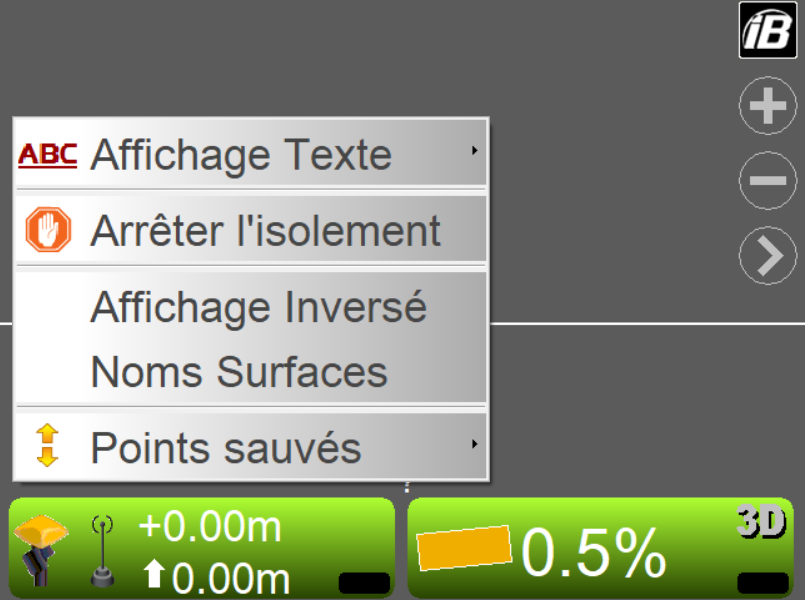

2 Sélectionnez "Arrêter I'isolement".
