転送した設計データ(TN3)をモニタに表示したい

質問

・現在のプロジェクトファイル（TP3）の中に、設計データ（TN3）を取り込みたい

・転送した設計データ（TN3）をモニタ上で表示、非表示設定をしたい

回答　

この記事では下記内容を説明します

・転送した設計データ(TN3）の取込み、設定方法

・USBからの取込み方法

・設計データの表示、非表示の方法

データ転送方法に関する記事はこちら

施工に利用するデータをKomatsu製 ICT建機に転送したい

解説

　本記事の操作手順はモニタGX60の場合になります。機械によって多少動作が異なります

●TN3の取込、設定方法

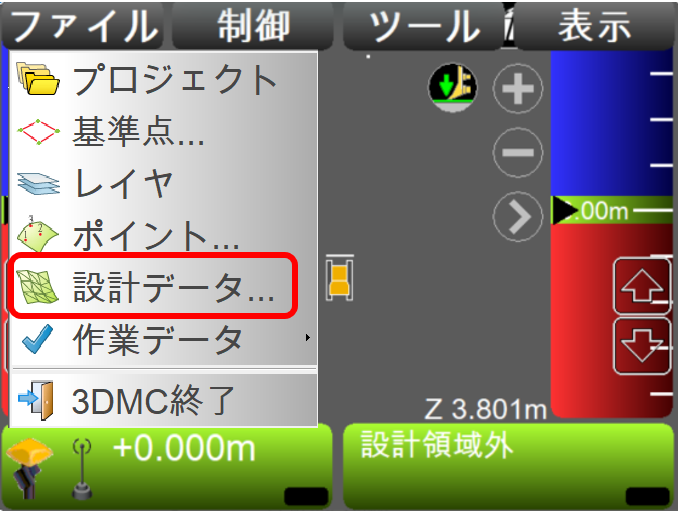

１．iBマーク→「ファイル」→「設計データ」を選択してください

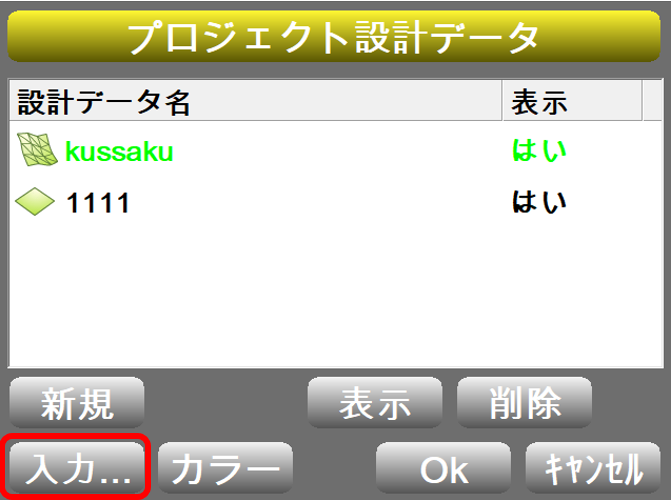

2．プロジェクト設計データ内の「入力…」を選択

３．プロジェクトデータの取込みより、

●SmartConstruction Dashboardからの転送データの場合

・種類：設計データ(TN3,RD3.PL3､GD3)

・場所：３DMGフォルダ

　　　　　に設定し、追加したい設計データを選択してOK

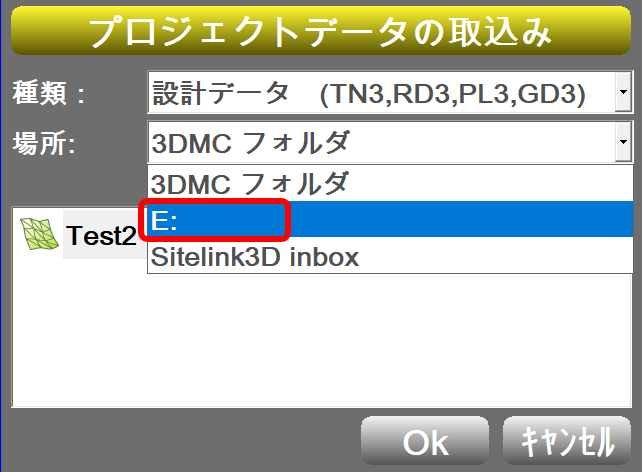

●USBから取込みを行う場合

・種類：設計データ(TN3,RD3.PL3､GD3)

・場所：E:

　　　　　　　　　　に設定し、追加したい設計データを選択してOK

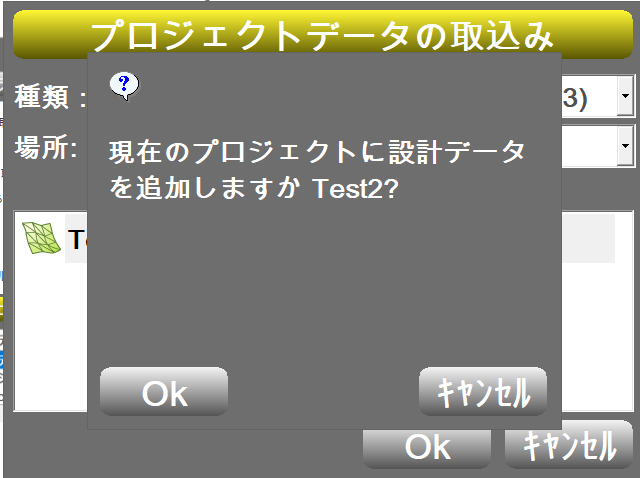

４．現在のプロジェクトに追加する旨のポップが表示されるので、OKでプロジェクトファイルに登録完了

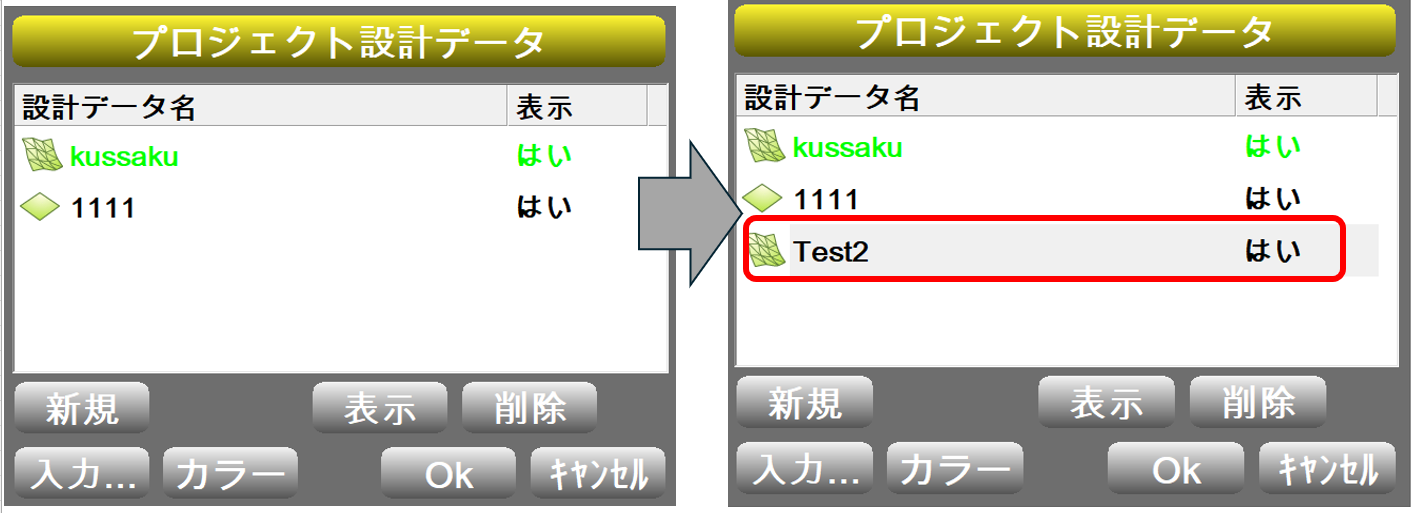

プロジェクト設定データに追加されていることを確認

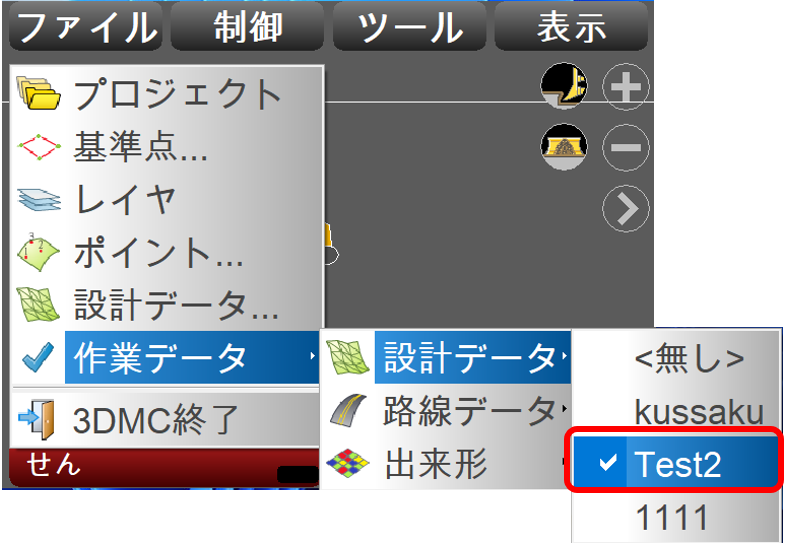

５．作業データ→設計データから取りこんだ設計データが追加されていることを確認し、設定します

●TN3の表示・非表示

1.プロジェクト設計データ内の表示・非表示を操作したいデータを選択し、「表示ボタン」を押すと、

設計データ名横のはい・いいえが切り替わります

補足

・出来形の色塗りについて

モニタの出来形の色塗りは、プロジェクトファイル（TP3）ごとに保存されています。

この記事でご案内した方法のように、プロジェクトファイルを変えずに設計データを取り込むことで、それまで使用していた出来形の色塗りを 引き続き表示させることが出来ます。

※別のプロジェクトファイルに変更した場合は、出来形の色塗りは引き継がれません。

この記事に関連するお問い合わせ

・プロジェクトファイルに、新しく送信した設計データを追加したい

・プロジェクトファイルは変えずに、新しい設計データを取り込みたい

・設計データを単体で建機に送信したが、取り込み方法を教えてほしい
